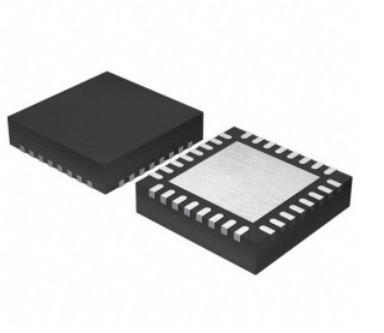

串化/解串芯片 - MS913
Mouse over image to zoom
支持輸入25MHz到100MHz的圖像時鐘
單個差分對互連
可編程數據有效負載
-10位有效負載可上升到100MHz
-12位有效負載可上升到75MHz
具有連續低的等待時間且支持400KHz I2C的雙向控制接口通道
用于兩個輸入成像器間進行選擇的2:1多路調制器
產品介紹
MS913/MS914芯片組是25MHz~100MHz 10位/12位 FPD-Link III SER/DES(串化器/解串器)，它提供高速FPD-Link III接口和高速正向通路以及用于差分對上數據發送的雙向控制通路。廣泛應用于車載攝像，醫療設備，管道探測等領域。
一、串化/解串芯片-MS913的特性：
支持輸入25MHz到100MHz的圖像時鐘
單個差分對互連
可編程數據有效負載
-10位有效負載可上升到100MHz
-12位有效負載可上升到75MHz
具有連續低的等待時間且支持400KHz I2C的雙向控制接口通道
用于兩個輸入成像器間進行選擇的2:1多路調制器
具有自適應電纜損耗的接收均衡器
4個專用GPI/GPO
鎖定輸出報告管腳和利用在速自測診斷單元驗證連接完整性
串化器兼容1.8V，2.8V，3.3V并行輸入口
1.8V單電源供電
符合ISO10605和IEC 61000-4-2 ESD
汽車應用級別的產品：AEC-Q100 2級
溫度范圍：-40℃至+105℃
小的串化器表面面積
降低EMI/EMC影響的解串器
-可編程擴頻輸出
-接收器交錯輸出
二、串化/解串芯片-MS913的應用：
車載攝像
管道探測
醫療內窺鏡
