視頻驅動放大器 - MS2681
Mouse over image to zoom
單通道 10 階 35MHz（HD）過濾器
Transparent Sync-tip 輸入箝位
6dB 增益輸出驅動器和驅動雙視頻負載
軌到軌輸出
輸入電壓范圍包括地
交流或直流耦合輸入
交流或直流耦合輸出
單電源供電范圍為 2.7V 到 5V
低功耗，工作電流為 25mA

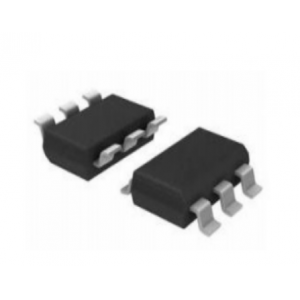

SOT23-6 的封裝形式
產品介紹
MS2681是一個單通道視頻緩沖器，它內部集成6dB增益的軌到軌輸出驅動器和10階輸出重建濾波器。MS2681的-3dB帶寬典型值為35MHz。MS2681比無源LC濾波器與外加驅動的解決方案能提供更好的圖像質量。它單電源供電范圍為+2.7V到+5V，并有極低的工作電流25mA，非常適用于電池供電應用。
MS2681的輸入信號為DAC的輸出，可直流耦合輸入或交流耦合輸入。內部二極管箝位和偏置電路可用于交流耦合輸入方式。MS2681還包含內部電平移位電路，從而避免了同步脈沖被截?cái)嗖?/span>允許直流耦合輸出。MS2681的輸出可驅動直流或交流耦合單（150Ω）或雙（75Ω）負載。MS2681采用SOT23-6六管腳封裝，ESD保護大于3KV。
一、視頻驅動放大器-MS2681的特性：
單通道 10 階 35MHz（HD）過濾器
Transparent Sync-tip 輸入箝位
6dB 增益輸出驅動器和驅動雙視頻負載
軌到軌輸出
輸入電壓范圍包括地
交流或直流耦合輸入
交流或直流耦合輸出
單電源供電范圍為 2.7V 到 5V
低功耗，工作電流為 25mA
SOT23-6 的封裝形式
二、視頻驅動放大器-MS2681的應用：
視頻放大器
有線電視和衛星機頂盒
通信設備
消費類視頻
便攜式和手持式產品
個人視頻錄像機
DVD 播放機
高清電視
放映機和幻燈機
