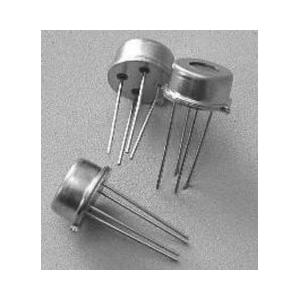

皮拉尼真空傳感器 - F6000

Mouse over image to zoom

超低功耗<5毫瓦
快速響應時間<5毫秒
耐沖擊至1000g
可測量氣體體積最低至0.1 cm3
低噪聲
高分辨率
同一芯片上進行溫度傳感
長期穩定
可用溶劑浸泡清洗，延長使用壽命

產品型號：: F6000

訂貨數量：

詢價 加入詢價籃

產品介紹

皮拉尼真空傳感器F6000產品描述

F6000系列MEMS皮拉尼真空傳感器提供了一個突破性的真空測量方案。該傳感器外形微小，同時又具有超低功耗，長壽命，低現場維護，和低成本的優點。

依據“氣體熱導系數與低真空范圍壓力成正比”的原理，F(xiàn)6000系列真空傳感器測量加熱元件上由于傳熱到周?chē)臍怏w而導致的細微的電阻變化。
該加熱元件（即測量電阻）是由一個置于一張隔熱膜上的鉑薄膜電阻構成。隔熱膜懸覆在一個微加工的25祄深空腔上，空腔底部表面與隔熱膜平行，以確保精密測量傳熱率。由于被測氣體體積極小（即空腔容積?。瑹樖鞲衅髂軌蛱峁┏偷墓暮涂焖俚捻憫?yīng)時間。
F6000系列真空傳感器還提供了一個與測量電阻具有相同電阻溫度系數（TCR）的基準 電阻，布置在傳感器芯片基板上。傳感器電路可用它來進行環境溫度補償。

由于具有可靠性高，成本低，使用簡便和超低功耗的逐項優點，采用MEMS工藝加工的，微型化的皮拉尼技術正在成為一個行業標準。F6000 系列MEMS皮拉尼真空傳感器可以幫助客戶充分利用這一趨勢，以改善其現有的產品和開發新的產品。

皮拉尼真空傳感器F6000絕對最大指標：
工作溫度：-40 C至125C（可提供更高溫度型號）
濕度：0到100％RH，非冷凝
耐沖擊性：1000g
超壓：27.5 Bar

皮拉尼真空傳感器F6000傳感器特點

超低功耗<5毫瓦
快速響應時間<5毫秒
耐沖擊至1000g
可測量氣體體積低至0.1 cm3
低噪聲
高分辨率
同一芯片上進行溫度傳感
長期穩定
可用溶劑浸泡清洗，延長使用壽命

皮拉尼真空傳感器F6000主要應用

分析儀器
使用前級真空的封閉系統的檢漏
半導體設備
真空包裝機
便攜式數字真空計
小型機械系統（如泵）以達到規定的真空度
低成本真空開關來驗證1托以下的真空度
