中立格林管道型二氧化碳變送器 CO2變送器 - TG9系列

Mouse over image to zoom

探測元件?：NDIR 紅外 CO2 傳感器?
CO2 測量范圍?：0～2,000ppm/ 0～5,000ppm/ 0～50,000ppm （訂貨時選擇）?
溫度?測量范圍?：-20℃~60℃（缺省），0~60℃ 可選)
相對濕度?測量范圍?：0 ~100%RH?
溫度精度?：±0.4℃ (25℃) ?
精度精度：<±3%RH (25℃, 40%-60%RH)?

產品型號：: TG9系列

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

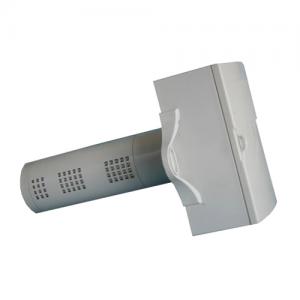

TG9 系列管道型二氧化碳變送器

? TG9 系列 CO2 變送器是專門用于測量 HVAC 風管中 CO2 濃度的變送器。
? CO2 探測元件采用 NDIR 非色散紅外自擴散式傳感器，具有自校驗功能以保證長期使用的穩定性，使用壽命長達 15 年。
? 溫濕度選項采用高精度溫濕度數字傳感器。
? 提供一路或三路 0~10VAC/4~20mA 模擬量線性輸出
? 提供 Modbus RS485 通訊接口選擇。
? 可選擇 LCD 背光顯示液晶屏顯示所有測量值
? 簡單精巧的結構設計，可拆卸清洗或更換的濾網，提供防塵保護以避免外界污染對測量值的影響，使測量更加準確。
? 提供傳感器探管分體式型號 TG5 系列，2 米連接電纜，應用于培養箱、食物儲藏等特殊場所

TG9系列二氧化碳變送器特性
? 實時監測風道、密閉容器內的 CO2 濃度
? 采用具有自校驗功能的 NDIR 型 CO2 紅外傳感器，使用壽命長達 15 年
? 實時檢測溫度和濕度（可選）
? 溫濕度集成傳感器提供全線性高精度測量

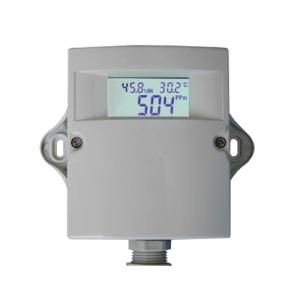

? LCD 液晶實時顯示 CO2 測量值，同時顯示溫度測量值及濕度測量值（可選）
? 提供 1 路或 3 路 0~10V/4~20mA 模擬量輸出
? Modbus RS485 通信使操作及檢測更加簡便
? 智能化結構和新穎外觀帶來獨特的操作感受
? 簡單精巧的設計安裝，可拆卸過濾網提供防塵保護，便于清洗及更換，
? 獨特的 180 度旋轉探測位置的選擇，可根據風向改變探頭安裝位置
? 所有的外殼和探測器均為 IP54 防護等級
? CE 認證

TG9系列二氧化碳變送器應用
? 辦公及住宅的樓宇 HVAC 系統
? 所有通風系統
? 植物工廠、溫室大棚 CO2 濃度監測控制
? 食物儲藏、培養箱
? 其他需要實時監測及控制 CO2 濃度的應用場所

TG9系列二氧化碳變送器技術規格

探測元件	NDIR 紅外 CO2 傳感器
CO2 測量范圍	0～2,000ppm/ 0～5,000ppm/ 0～50,000ppm （訂貨時選擇）
精度（@22℃，40%~60%RH 時）	±40ppm+3%FS (對 0～2,000ppm/ 0～5,000ppm) ±75ppm 或 10%FS（對 0～50,000ppm）
穩定性	10 年內 2％
校準周期	ABC Logic 自校準（無需用戶另行校準）
反應時間	在低速風道中，2 分鐘內改變 90％
非線性	<1%（22℃）
風道內氣流速度	0~450 米/分
壓強系數	讀數的 0.135%/每毫米汞柱
預熱時間	2 小時（首次上電） 1 分鐘（日常操作）
數字式溫濕度一體傳感器	溫度	相對濕度
測量范圍	-20℃~60℃（缺?。?/span> 0~60℃ 可選)	0 ~100%RH
精度	±0.4℃ (25℃)	<±3%RH (25℃, 40%-60%RH)
分辨率	0.1℃	0.1%RH
穩定性	±0.1℃/年	±1%RH/年
其它數據
電源	24VAC/24VDC
功率	Max功率 1.8 W ; 平均功率 1.0 W
LCD 顯示	顯示 CO2 測量值或顯示 CO2 + 溫濕度測量值
模擬量輸出	1x0~10VAC 或 4~20mA 輸出（對應 CO2） 3x0~10VAC 或 4~20mA 輸出（對應 CO2/溫度/濕度）電壓輸出/電流輸出可通過跳線選擇
Modbus RS485 通訊接口	19200bps, 15KV 防靜電保護
工作環境	0℃~50℃; 0~95%RH, 非冷凝
存儲條件	0℃~50℃; 0~95%RH, 非冷凝
存儲條件	0~50℃
凈重	320g
IP 防護等級	IP50 (對無 LCD 的型號) IP40 (對帶 LCD 的型號)
認證	CE 認證

TG9系列二氧化碳變送器選型表

型號		特征描述
CO2 管道型變送器無 LCD 顯示	TG9106-02/05	1 路模擬量輸出對應 CO2 測量值. -02: CO2 監測范圍 0~2000ppm -05: CO2 監測范圍 0~5000ppm
	TG9116-02/05	1 路模擬量輸出對應 CO2 測量值. Modbus RS485 通訊接口 -02: CO2 監測范圍 0~2000ppm -05: CO2 監測范圍 0~5000ppm
	TG9316-02/05	3 路模擬量輸出對應 CO2，溫度和濕度測量值 Modbus RS485 通訊接口
CO2 管道型變送器帶 LCD 顯示	TG9116L-02/05	1 路模擬量輸出對應 CO2 測量值. LCD 液晶顯示 CO2 濃度值 Modbus RS485 通訊接口
CO2 管道型變送器帶 LCD 顯示	TG9316L-02/05	3 路模擬量輸出對應 CO2，溫度和濕度測量值 LCD 液晶顯示 CO2，溫度和濕度值 Modbus RS485 通訊接口
分體式 CO2變送器	TG5106	1X 模擬量線性輸出對應 CO2 測量值，傳感器探管分體（2 米）， CO2 范圍：0~50,000ppm
	TG5016	Modbus RS485 通訊接口；傳感器探管分體（2 米）。 CO2 范圍：0~50,000ppm
	TG5116	1X 模擬量線性輸出對應 CO2 測量值， Modbus RS485 通訊接口；傳感器探管分體（2 米）。CO2 范圍：0~50,000ppm
	TG5016-TH	CO2 +溫度+ 濕度測量， Modbus RS485 通訊接口輸出。傳感器探管分體（2 米）。CO2 范圍：0~50,000ppm
	TG5116L	1X 模擬量線性輸出對應 CO2 測量值， Modbus RS485 通訊接口。 LCD 顯示 CO2 測量值。傳感器探管分體（2 米） CO2 范圍：0~50,000ppm
	TG5016L-TH	CO2+溫度+濕度測量，LCD 顯示，Modbus RS485 通訊接口輸出。傳感器探管分體（2 米）。 CO2 范圍：0~50,000ppm
