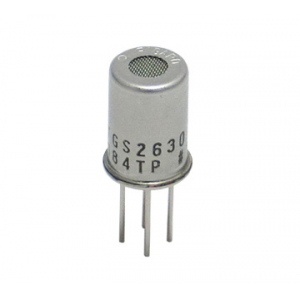

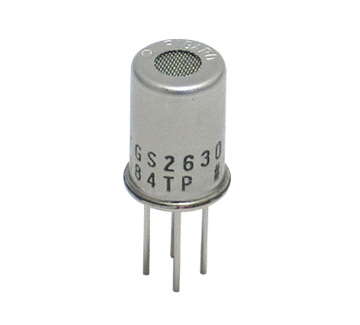

日本figaro 氟利昂傳感器用于檢測制冷劑氣體的傳感器 - TGS2630

Mouse over image to zoom

特點：
對不易燃制冷劑的靈敏度高
選擇性得到很大改進
應用電路簡單
低功耗

產品型號：: TGS2630

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

一、日本figaro 氟利昂傳感器TGS2630 描述：

敏感素子由集成的加熱器以及在氧化鋁基板上的氧化錫（SnO 2 ）半導體構成。當空氣中被檢測氣體存在時，該氣體的濃度越高傳感器的電導率也會越高。使用簡單的電路，就可以將電導率變化轉換成與該氣體濃度相對應的信號輸出。

氟利昂傳感器TGS2630不但被廣泛應用于檢測空調、冷凍設備最常使用的制冷劑R-404a、R-410a，對可防止氣候變暖的不易燃制冷劑氣體R-32、R-1234yf等也有很高的靈敏度。由于內設濾層，因此對揮發性酒精（居住環境常見干擾氣體）靈敏度很低，體現出對不易燃制冷劑的高選擇性。由于敏感素子體積很小，TGS2630的加熱器電流僅需56mA，外殼采用標準的TO-5金屬封裝。

二、日本figaro 氟利昂傳感器TGS2630特點：

對不易燃制冷劑的靈敏度高
選擇性得到很大改進
應用電路簡單
低功耗

三、日本figaro 氟利昂傳感器TGS2630應用:
用于空調、制冷系統制冷劑的泄漏檢測

四、日本figaro 氟利昂傳感器TGS2630參數：

產品名稱			氟利昂傳感器
型號			TGS2630
檢測原理			氧化物半導體式
標準封裝			TO-5 金屬
對象氣體			制冷劑氣體
檢測范圍			1000 ~ 10000ppm
標準回路條件	加熱器電壓	V H	5.0±0.2V AC/DC
	回路電壓	V C	5.0±0.2V DC		Ps≤15mW
	負載電阻	R L	可變		0.45kΩ min
標準試驗條件下的電學特性	加熱器電阻	R H	室溫約 59Ω (典型)
	加熱器電流	I H	56±5mA
	傳感器電阻	R S	0.46 ~ 10kΩ 5000ppm R-32中
	靈敏度( Rs的變化率)		0.2~0.7 (R-32)	Rs (9000ppm ) Rs (3000ppm )
標準試驗條件	試驗氣體條件		R-32在空氣 20±2?C, 65±5%R.H.
	回路條件		Vc = 5.0±0.01V DC V H = 5.0±0.05V DC
	預熱時間		7 天
